Khớp nối răng công nghiệp: Cách chọn đúng loại hiệu quả

Khớp nối răng công nghiệp đóng vai trò then chốt trong hệ thống truyền động công nghiệp nhờ khả năng truyền mô-men xoắn lớn. Bù sai lệch trục và giảm ồn rung. Tuy nhiên, việc lựa chọn đúng loại khớp nối răng lại phụ thuộc vào nhiều yếu tố quan trọng như tải trọng, sai lệch trục, tốc độ hoạt động, và điều kiện môi trường. Bài viết sau sẽ hướng dẫn chi tiết cách chọn khớp nối răng công nghiệp đúng loại, hiệu quả và bền vững nhất.

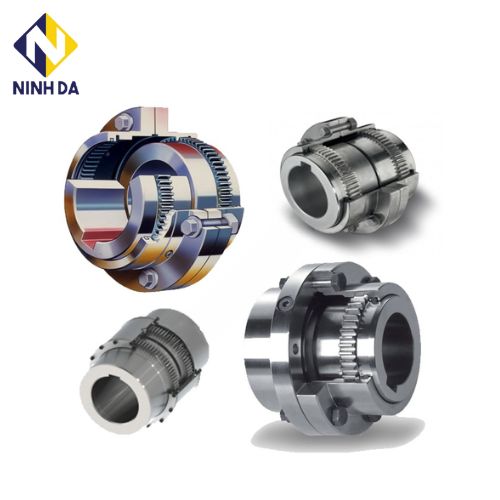

Tổng quan về khớp nối răng công nghiệp

Khớp nối răng là một chi tiết trung gian kết nối các trục lại với nhau. Làm nhiệm vụ truyền chuyển động từ trục dẫn động (động cơ, hộp giảm tốc,…) đến trục của máy công tác (quạt, băng tải, máy bơm nước…). Có tác dụng khác là đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệnh tâm giữa các trục…

Chế tạo từ thép hoặc hợp kim. Có thể chịu tải cao, mô-men xoắn lớn và một số điểm nổi bật khác đáng chú ý như:

• Khớp nối dạng hình nón, độ bền cao
• Thuận tiện trong lắp đặt, dễ dàng thay thế phù tùng khi xảy ra hỏng hóc
• Thực hiện tốt vai trò truyền động mô-men và tỉ số truyền rất lớn.

• Giảm ồn rung khi hoạt động

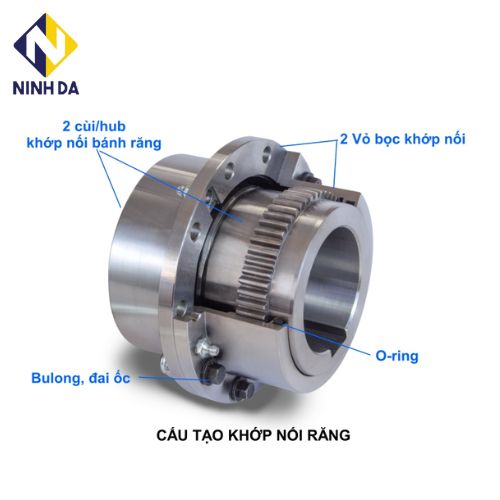

Cấu tạo khớp nối răng công nghiệp

Khớp nối răng bao gồm hai bộ phận chính:

• Hai bánh răng: Mỗi bánh răng được gắn vào một đầu trục. Các bánh răng này có các răng được thiết kế đặc biệt để ăn khớp với nhau.

• Vỏ ngoài: Vỏ ngoài bao bọc hai bánh răng, giữ chúng lại với nhau và tạo thành một khối thống nhất.

Khớp nối răng công nghiệp cần dùng khi nào?

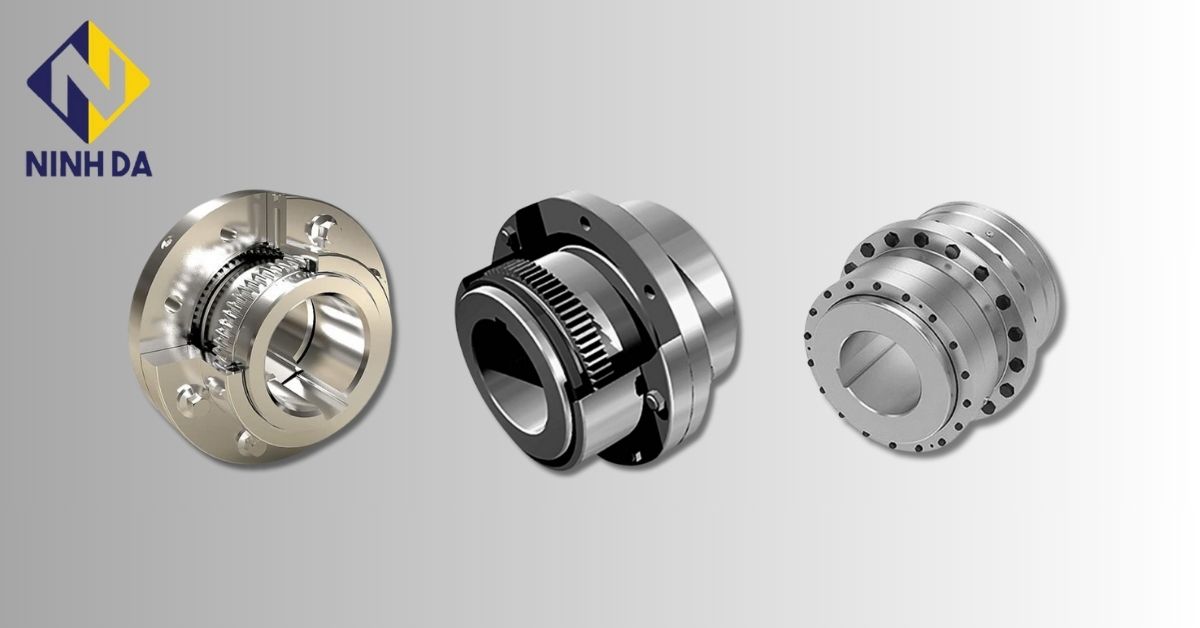

Các loại phổ biến

Khớp nối răng vỏ thép

Đây là dòng khớp nối thông dụng và có độ bền cao nhất hiện nay. Vỏ được chế tạo từ thép hoặc hợp kim, răng bên trong được xử lý nhiệt để tăng khả năng chịu mài mòn và chịu tải trọng lớn. Dạng khớp nối này thường được sử dụng trong các ngành công nghiệp nặng như sản xuất thép, xi măng, khai khoáng, máy cán thép, băng tải tải nặng hoặc trục khuấy công suất lớn.

Khớp nối răng vỏ thép có khả năng truyền mô-men xoắn rất lớn, tốc độ quay cao. Có thể hoạt động liên tục trong môi trường khắc nghiệt. Tuy nhiên, loại này yêu cầu bôi trơn định kỳ để giảm ma sát giữa các bánh răng. Và phải lắp đặt tương đối chính xác để tránh rung hoặc sai lệch trục.

Khớp nối răng vỏ nhựa

Lựa chọn phổ thông cho những ứng dụng có yêu cầu tải trọng nhẹ đến trung bình. Chẳng hạn như hộp giảm tốc cho băng tải, các máy may, máy thực phẩm, nước giải khát, các dây chuyên sản xuất chế biến lương thực, thực phẩm…

Ưu điểm của khớp nối răng là trọng lượng nhẹ. Khớp nối nhỏ gọn, dễ lắp đặt, vân hành và bảo trì dễ dàng. Tuy nhiên, khả năng truyền mô-men không cao bằng loại vỏ thép và tuổi thọ có thể giảm nhanh nếu làm việc trong môi trường có nhiệt độ cao hoặc chất ăn mòn.

Xem thêm các sản phẩm của Ninh Đà tại đây.

Các tiêu chí chọn khớp nối răng công nghiệp phù hợp

Công suất động cơ: Một trong những yếu tố quan trọng nhất để xác định kích thước và khả năng chịu tải của khớp nối. Những động cơ có công suất lớn thì hãy chọn khớp nối có dải công suất tương ứng. Tránh chọn quá nhỏ dẫn đến quá tải.

Mô-men xoắn: Tính toán mô-men xoắn cực đại mà hệ thống cần truyền tải. Nên chọn các khớp nối có khả năng chịu mô-men lớn hơn mức này.

Kích thước trục và tốc độ quay: Đảm bảo khớp nối có đường kính lỗ phù hợp với trục động cơ và có thể hoạt động ổn định ở tốc độ quay mong muốn. Mỗi loại khớp nối có các giới hạn khác nhau. Nếu quá giới hạn, khớp có thể bị phát nhiệt, rung, hao mòn nhanh hoặc rời rạc.

Môi trường làm việc: Nhiệt độ, độ ẩm, mức độ bụi bẩn, hóa chất… đều ảnh hưởng đến vật liệu và loại khớp nối cần chọn. Nếu môi trường ẩm ướt, bụi bẩn. Nên chọn các loại khớp nối có vỏ bảo vệ tốt để tránh bụi vào làm mòn răng.

Thương hiệu uy tín

• KTR Systems (Đức): Nổi tiếng với dòng khớp nối bằng thép chất lượng cao, có khả năng truyền mô-men lớn, chịu sai lệch trục tốt. Rất đáng tin cậy trong công nghiệp nặng nào như sản xuất máy móc, điện, dầu khí…

• Nara Coupling (Hàn Quốc): Là một thương hiệu hàng đầu chuyên về thiết bị truyền động. Bao gồm cả khớp nối răng, biến tốc hành tinh, và nhiều kiểu coupling khác.

• Ameridrives (Mỹ): Dòng sản phẩm nổi bật với khả năng chịu tải cao, tối ưu truyền mô-men lớn. Phù hợp cho các ngành khai khoáng, dầu khí, hàng hải.

• Flender (Đức): Một thương hiệu lâu đời trong lĩnh vực truyền động. Dòng sản phẩm chất lượng và độ tin cậy cao, hiệu suất vượt trội. Cam kết về độ chính xác, độ bền cơ học và khả năng làm việc trong môi trường khắc nghiệt.

Kết luận

Việc chọn đúng khớp nối răng công nghiệp là yếu tố then chốt giúp doanh nghiệp vận hành hiệu quả. Giảm nguy cơ hỏng hóc và tối ưu chi phí bảo trì. Hãy định hướng rõ nhu cầu, kiểm tra kỹ lưỡng và nhận tư vấn từ nhà cung cấp uy tín để đảm bảo lựa chọn hiệu quả nhất.
